水衡环保养殖屠宰废水处理设备溶气气浮机 悬浮物处理效果好 出水达标!
详细信息
| 加工定制:是 | | 气浮设备种类:溶气气浮机 | | 品牌:水衡环保 | |
| 型号:SHPF | | 净水量:0.5-50 m3/h | | 进水浊度:200-1200 mg/L | |
| 出水浊度:20 mg/L | | 工作压力:0.5 Mpa | | 外形尺寸:3200*4600*7600 mm | |
| 设备自重:1.5-3 t | | | | | |
山东水衡环保工程有限公司主要生产污水污泥处理设备,溶气气浮机是我公司主要生产设备之一,经验丰富,应用广泛。
溶气气浮机概念:
理论上讲,气浮的处理效果与停留时间是没有直接联系的,而只与气浮面积有关,如果将水深H的气浮区减少为水深H/10,那么气浮距离和停留时间都将缩小10倍,这就是zhuming的“浅池理论”。气浮区加入斜管的目的是增大气浮面积,大大降低了雷诺系数,使气浮避免在紊流状态下进行,制造良好的层流状态,达到浅层气浮的效果。同理,当悬浮物的密度大于1时,由于安装了斜管组,就会产生浅池沉淀的效果,从而使沉淀在紊流条件下进行。粒径教大、比重教大的不易上浮的污染物质就会集中到集泥区里,达到净水的目的。

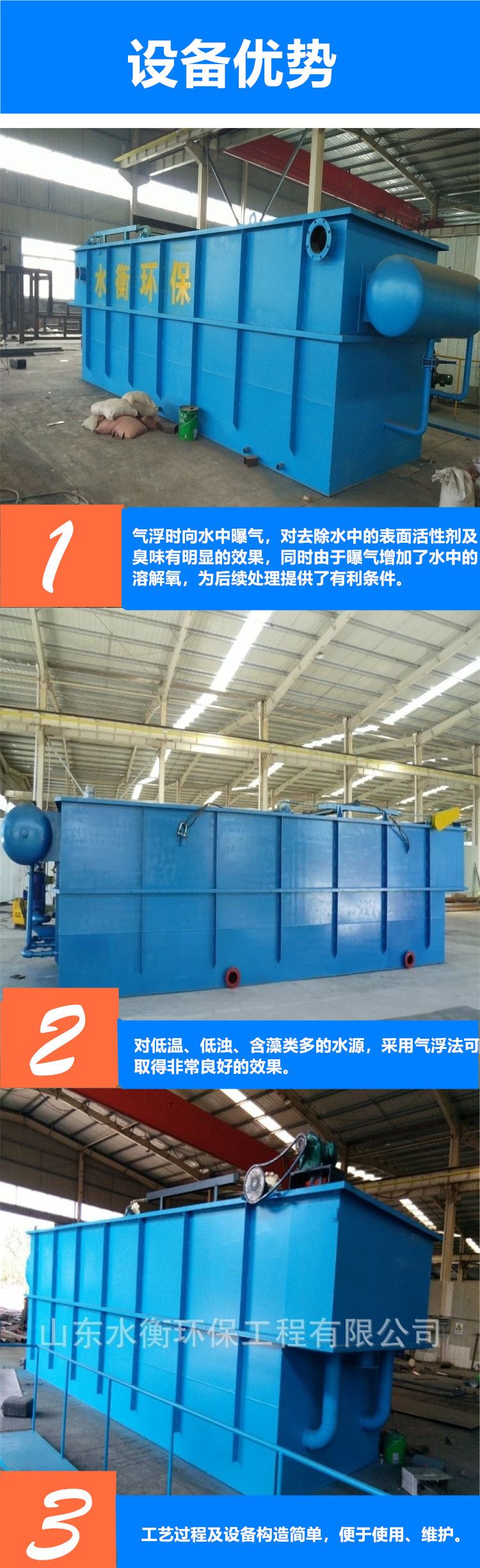

溶气气浮机优点:
1.溶气泵边吸水边吸气,泵内加压混合、气液溶解效率高、细微气泡≤30um。
2.低压运行,溶气效率高达99%,释放率高达99%。
3.微气泡与悬浮颗粒的gaoxiao吸附,提高了SS的去除效果。
4.溶气水溶解效率80-100%,比传统溶气气浮效率高3倍。
5.压力-容量曲线平坦,容易实现自动控制,易操作易维护、噪音低。
技术参数:
型号 |
处理能力m3/h |
主电机功率kw |
刮沫机功率kw |
空压机功率kw |
空压机型号 |
清水泵型号 |
溶气罐规则mm |
外形池寸mm |
重量T |
净重 |
运行 |
SHPF-05 |
4-5 |
1.1 |
0.55 |
1.1 |
V -0.1/8 |
11//2G25-1 |
Φ400*1000 |
3300*2100*2200 |
2.5 |
7.0 |
SHPF-10 |
8-10 |
1.1 |
0.55 |
1.1 |
V-0.14/7 |
11//2GC-5*10 |
Φ500*1512 |
3700*2100*2200 |
3.2 |
8.5 |
SHPF-15 |
10-16 |
1.5 |
0.55 |
1.1 |
V-0.14/7 |
11//2GC-5*2 |
Φ500*1512 |
4500*2400*2300 |
3.4 |
11.6 |
SHPF-20 |
15-20 |
5.5 |
0.55 |
2.2 |
V-0.14/7 |
11//2GC-5*2 |
Φ500*1512 |
4650*2400*2300 |
3.6 |
14.7 |
SHPF-30 |
20-30 |
7.5 |
0.55 |
2.2 |
V-0.14/7 |
2GC-5*2 |
Φ500*1512 |
5840*2700*2300 |
3.9 |
19.2 |
SHPF-40 |
30-40 |
7.5 |
0.55 |
2.2 |
V-0.14/7 |
2GC-6*2 |
Φ600*1880 |
6800*2700*2300 |
4.5 |
31.5 |
SHPF-50 |
40-50 |
7.5 |
0.55 |
2.2 |
V-0.14/7 |
GC-6*2 |
Φ600*1880 |
7500*2900*2300 |
5.6 |
41 |
SHPF-60 |
50-60 |
7.5 |
0.55 |
2.2 |
V-0.14/7 |
GC-6*2 |
Φ600*1880 |
8500*2900*2300 |
6.4 |
45 |
SHPF-80 |
70-80 |
7.5 |
0.55 |
2.2 |
V-0.14/7 |
IS80-65-160 |
Φ650*2034 |
9300*3000*2300 |
7.6 |
63 |
SHPF-105 |
90-105 |
15 |
0.55 |
3 |
V-0.36/7 |
IS80-50-200 |
Φ700*1980 |
11750*300*2300 |
12.5 |
81 |
SHPF-125 |
110-125 |
18.5 |
1.1 |
3 |
V-0.36/7 |
IS100-65-200 |
Φ800*1980 |
12200*3000*2300 |
13.6 |
100 |
SHPF-150 |
125-150 |
22 |
1.1 |
3 |
V-0.36/7 |
IS150-80-400 |
Φ800*1980 |
13400*3000*2300 |
15 |
115 |
溶气气浮机应用范围:
造纸行业、市政污水、化学工业、饮料工业、印染工业、炼油工业、电镀工业、食品工业、纺织工业、屠宰工业,皮革工业、乳品工业等,涉及悬浮物分离、油水分离及净化、混凝反应絮体分离,活性污泥分离等方面的应用。
气浮机设备结构图:
(1)气浮系统集进水、絮凝、分离、集水、出水于一体,与传统气浮设备类似,设有一个稳流室、溶气释放室,使处理性能更稳定,效果更优越,对于传统设备改造尤为适宜。
稳定室:通过折板反应的原水,流速很高,若直接与溶气水接触,会消散微小气泡,影响气泡沾附絮块效果,从而降低气浮处理效率,若增加了稳流室,使湍流的原水动能消耗,匀速进入溶气水释放室,从而有力保证了去除效果。
溶气释放室:溶气释放室与分离室于一个槽体。中间隔开,溶气水与絮凝完毕的原水在此粘附,缓慢上升,进入气浮分离室,保证了絮凝块与微小气泡的接触空间与时间,使溶气水的释放率达80-100%
(2)溶气系统
对于气浮设备来说,溶气系统好比是气浮设备的“心脏”,也是气浮设备的主要的 部件,在这个阶段,气与水在泵的进口处一起吸入,经叶轮剪切加压在溶气罐中混合成溶气水,气液两相充分混合并达到饱和,整套溶气系统的含气量可达 10%,且气体的溶解度为100%,使气体弥散时的微气泡分布均匀,平均气泡直径小于30um。该溶气系统是对传统气浮改进和技术创新,提高了气浮分离效率,大大降低设备生产和运行费用。
(3)刮渣机
刮渣机的运行方式及速度直接影响到气浮出水的水质和污泥含固率。该系统采用回转式刮渣机,可将浮渣连续均匀地刮入浮渣槽,减少了浮渣相互碰撞的现象;另外,高度可调的刮板能较好的适应各种运行条件,降低污泥含水率。
(4)控制系统
控制系统均采用先进的电器元件,以保证设备的长期有效运行。
- 配套设备
气浮药剂和加药设备也是确保处理效果的重要因素,我们可根据用户的需要提供配套的加药设备和优化的组合药剂。

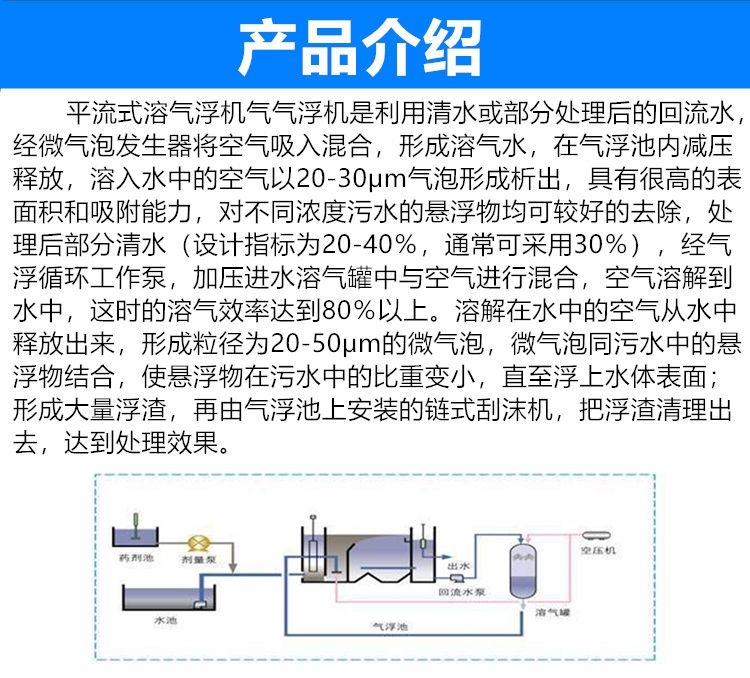

溶气气浮机主要用于固—液或液—液分离。通过溶气和释放系统在水中产生大量的微细气泡,使其粘附于废水中密度与水接近的固体或液体微粒上,造成整体密度小于水的状态,并依靠浮力使其上升至水面,从而达到固—液或液—液分离的目的。DJ型气浮设备引进新技术,运用溶气泵将水、气混合加压溶解形成溶气水,再减压释放,微细气泡析出与悬浮颗粒吸附而上浮,从而达到固液分离的目的。
